概念速览

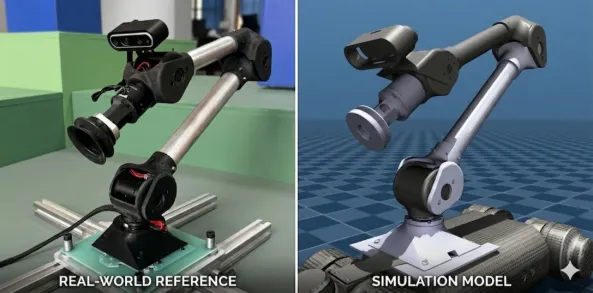

机械臂是入门机器人控制的一个很好的切入对象：它比四足机器人简单，又比小车复杂。机械臂控制涉及刚体变换、动力学解算、运动规划等基础概念，能够为今后更复杂机器人构形的研发打好基础，同时机械臂本身也是具身智能的重要载体。

配套视频：【机械臂第二期】

本章用于串联接下来学习中所有可能涉及到的概念。

自由度（DOF）

自由度（Degree of Freedom，简称 DOF）在机器人学里指一个机构独立运动的坐标数目，也就是你能独立控制的“动的方式”有多少种。一个刚体在三维空间中自由运动有 6 个自由度：

3 个平移：沿 X、Y、Z 轴的移动；
3 个旋转：绕 X、Y、Z 轴的转动。

任何刚体最多就只有 6 个自由度，这是空间本身的属性决定的。所以机械臂自由度少于 6 时，无法实现“任意位置、任意姿态”的操作。

实际工程中，很多机械臂自由度低于 6——少一个关节就意味着省一个电机、减速器、驱动器和一堆线缆，成本、重量、控制复杂度都会大幅下降。按自由度从低到高简要过一遍：

1~2 DOF

代表：旋转台、升降台、单轴摆臂
控制：极低，单个电机/气缸，开环或简单闭环位置控制
特点：单一维度运动，属于辅助机构，不算真正的机械臂

3~4 DOF

代表：SCARA（3~4 轴）、直角坐标机器人（XYZ 三轴）
控制：较低，运动学简单，直角坐标三轴完全解耦
特点：擅长平面内的搬运、点胶、贴片、装配，速度快精度高，但无法倾斜或翻转末端

5 DOF

代表：部分简化焊接/喷涂机器人
控制：中等偏低，能覆盖大部分位置和部分姿态
特点：缺一个姿态方向，常出现“够得到但摆不正”的尴尬，适合垂直焊接等单一姿态任务，全向操作不够用

6 DOF

代表：绝大多数工业六轴机器人
控制：中等偏高，但逆运动学有封闭解析解（数学上可求）
特点：3 平移 + 3 旋转，理论上可达空间任意位姿。控制算法复杂、逆运动学多解需要筛选、存在奇异点需要规避、成本高于低自由度方案

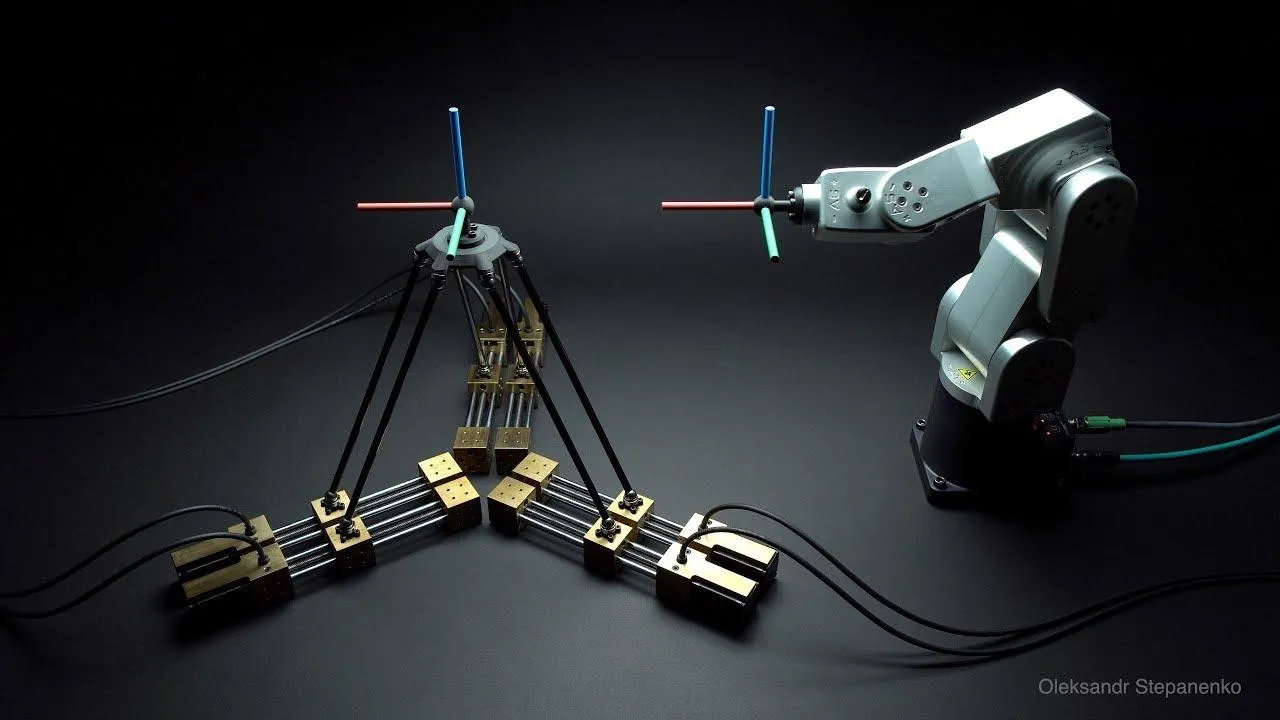

串联与并联机构

运动空间：串联的工作空间相对较大，并联机器人相对小一点。
末端负载力：串联机器人负载相对较小，并联机器人负载力大。
机械臂中一种常见设计是把远端电机放到近端，用连杆传动，从而引入并联结构。

判断串并联，最直观的方法就看“执行机构（电机）和关节是不是长在一起”：

如果电机装在关节转轴处，每个关节各管各的、串成一条线 → 大概率是串联（比如六轴工业机器人）。电机一转，那一段杆就动，直观、好理解。
如果电机装在基座或固定位置，通过连杆、钢丝或丝杠把力传到远处的关节 → 大概率是并联（比如 Delta 蜘蛛手、Stewart 平台）。电机在底下，动的是上面的平台，中间隔了好几根杆子。

注意：这只是视觉上快速分类的经验，不是严格定义。真正区分串并联要看运动链是开环还是闭环。

对于串联：逆运动学算出来的直接就是每个关节的目标角度（θ₁~θ₆），电机装在关节上，所以这个角度就是发给电机的目标值，中间不需要再做别的变换（减速比是传动层面的换算，不算运动学变换）。

对于并联：逆运动学算出来的是每条腿的目标长度（或每根驱动杆的伸缩量），而电机装在基座上，通过连杆带动腿伸缩。算完腿长之后，还需要根据具体的机械传动几何关系，把腿长换算成电机要转的角度，才能发给驱动器。

本篇主要讲解串联机械臂构型。

空间位姿的描述与齐次变换矩阵

这部分内容比较干，但十分重要，尤其是齐次变换矩阵，建议结合其他资料深入理解。

机械臂工作空间为三维欧式空间，常用三种坐标系描述点的位置，不同坐标系适配不同运动场景。

笛卡尔坐标系（直角坐标系）——机械臂最核心、默认坐标系。

定义：以空间定点为原点，建立三组两两垂直的正交坐标轴 X、Y、Z，空间任意一点的位置由三个正交分量唯一确定。位置表达式： $P(x, y, z)$

柱坐标系——适配水平面旋转 + 升降运动。

定义：将笛卡尔坐标系的 X、Y 平面极坐标化，保留 Z 轴直角坐标，用「径向距离 + 旋转角度 + 高度」描述位置。位置表达式： $P(\rho, \theta, z)$

球坐标系——适配全空间旋转运动。

定义：以原点为球心，通过「球径 + 俯仰角 + 方位角」描述空间任意点位置，完全摆脱直角约束。位置表达式： $P(r, \theta, \varphi)$

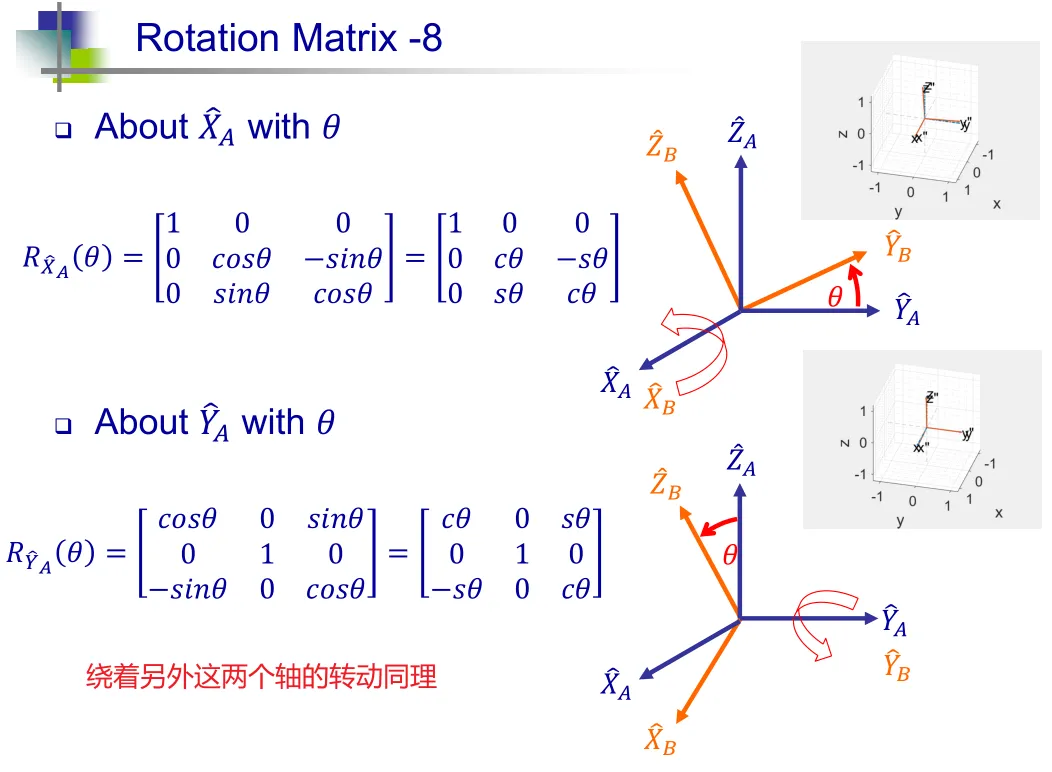

旋转矩阵（坐标旋转矩阵）——底层数学核心。

定义：三维姿态可以用一个 $3 \times 3$ 的正交矩阵唯一描述，是机器人运动学的底层计算载体，所有姿态形式最终都会转为旋转矩阵计算。

物理本质（通俗理解）：旋转矩阵的三列，分别是刚体自身 X、Y、Z 轴在世界参考坐标系下的单位投影向量。

$R = \begin{bmatrix} x_x & y_x & z_x \\ x_y & y_y & z_y \\ x_z & y_z & z_z \end{bmatrix}$

欧拉角——人工交互最直观的姿态描述。

定义：将三维空间任意复杂旋转拆解为三次绕轴的基础旋转，用三个角度参数描述姿态，是人类最容易理解的姿态表达。机械臂、ROS、工业示教器统一采用 Z-Y-X 欧拉角（RPY），顺序绝对不能乱：

Yaw 偏航（ψ）：绕自身 Z 轴旋转（水平左右摆头）
Pitch 俯仰（θ）：绕自身 Y 轴旋转（上下抬头低头）
Roll 横滚（φ）：绕自身 X 轴旋转（左右翻滚）

注：上图为飞机姿态的直观示意，其坐标轴约定与机器人常用的 Z-Y-X 不同，这里仅用于理解三种转动的含义。

齐次变换矩阵

已知子坐标系 {B} 相对于父坐标系 {A}：

$R_B^A$ ：B 相对于 A 的 $3 \times 3$ 旋转矩阵（姿态）
$p_{Borg}^A$ ：B 坐标系原点在 A 下的位置矢量（平移）

则齐次变换矩阵 $T_B^A$ （B 在 A 中的位姿）为：

$T_B^A = \begin{bmatrix} R_B^A & p_{Borg}^A \\ 0^T & 1 \end{bmatrix} = \begin{bmatrix} r_{11} & r_{12} & r_{13} & p_x \\ r_{21} & r_{22} & r_{23} & p_y \\ r_{31} & r_{32} & r_{33} & p_z \\ 0 & 0 & 0 & 1 \end{bmatrix}_{4 \times 4}$

为了方便理解齐次变换矩阵这种描述方式和目的，先在二维平面举一个例子。进入之前需要先了解两个概念：

世界坐标系 {W}：固定不动的全局参考坐标系，类比地面，作为所有物体位姿的参照基准。

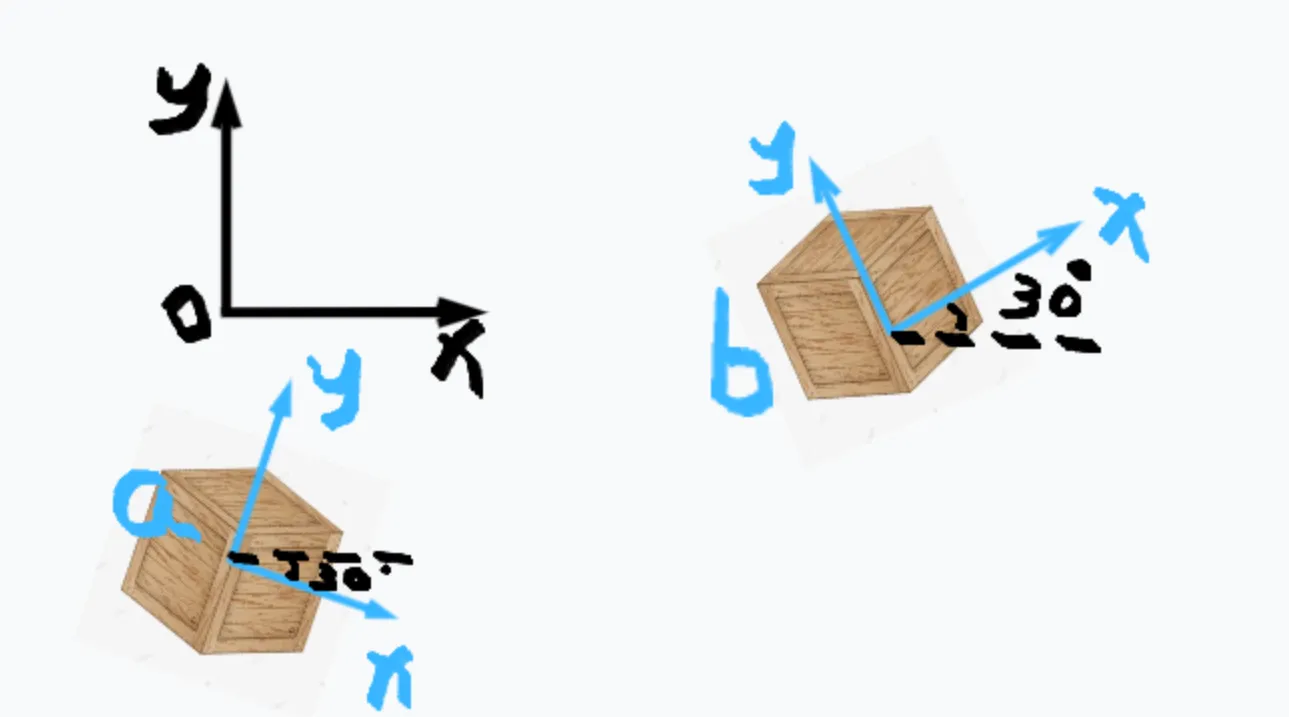

刚体连体坐标系（物体坐标系）：固连在物体上，原点、坐标轴跟随物体一同平移、旋转；物体如何运动，坐标系就同步如何运动。本例中箱子 A 绑定连体坐标系 {A}，箱子 B 绑定连体坐标系 {B}。

{W}：世界坐标系
{A}：箱子 A 连体坐标系，世界原点 $^W p_{Aorg} = (0, -1)$ ，顺时针旋转 $30^\circ$
{B}：箱子 B 连体坐标系，世界原点 $^W p_{Borg} = (2, 0)$ ，逆时针旋转 $30^\circ$

$T_A^W$ ：箱子 {A} 相对于世界 {W}：

$T_A^W = \begin{bmatrix} \cos(-30^\circ) & -\sin(-30^\circ) & 0 \\ \sin(-30^\circ) & \cos(-30^\circ) & -1 \\ 0 & 0 & 1 \end{bmatrix} = \begin{bmatrix} \frac{\sqrt{3}}{2} & \frac{1}{2} & 0 \\ -\frac{1}{2} & \frac{\sqrt{3}}{2} & -1 \\ 0 & 0 & 1 \end{bmatrix}$

$T_B^W$ ：箱子 {B} 相对于世界 {W}：

$T_B^W = \begin{bmatrix} \cos 30^\circ & -\sin 30^\circ & 2 \\ \sin 30^\circ & \cos 30^\circ & 0 \\ 0 & 0 & 1 \end{bmatrix} = \begin{bmatrix} \frac{\sqrt{3}}{2} & -\frac{1}{2} & 2 \\ \frac{1}{2} & \frac{\sqrt{3}}{2} & 0 \\ 0 & 0 & 1 \end{bmatrix}$

$T_B^A$ ：箱子 B 相对于箱子 A，即相对 {A} 逆时针旋转 $60^\circ$ ，再平移 $\left(\sqrt{3} - \frac{1}{2},\ 1 + \frac{\sqrt{3}}{2}\right)$ ：

$T_B^A = \begin{bmatrix} \cos 60^\circ & -\sin 60^\circ & \sqrt{3} - \frac{1}{2} \\ \sin 60^\circ & \cos 60^\circ & 1 + \frac{\sqrt{3}}{2} \\ 0 & 0 & 1 \end{bmatrix} = \begin{bmatrix} \frac{1}{2} & -\frac{\sqrt{3}}{2} & \sqrt{3} - \frac{1}{2} \\ \frac{\sqrt{3}}{2} & \frac{1}{2} & 1 + \frac{\sqrt{3}}{2} \\ 0 & 0 & 1 \end{bmatrix}$

观察发现：

$T_B^W = T_A^W \cdot T_B^A$

物理含义：B 相对于世界 {W} 的齐次变换，等价于先执行 B 相对于 A 的变换，再执行 A 相对于世界 {W} 的变换。

在实际应用场景下，通常是雷达/相机等传感器相对于机器人机体坐标系已知且固定，传感器获取识别目标相对于传感器的空间位姿后，通过齐次坐标变换获得目标在机体坐标系下的空间位姿。

运动学与动力学解算

运动学解算是关节空间和笛卡尔空间之间的桥梁，动力学解算是轨迹和力矩之间的桥梁。

可以先看这个二自由度和三自由度连杆的例子：知乎专栏，其中二连杆正逆运动学与雅可比矩阵要求掌握。

运动学正解：已知关节角度（广义坐标）求末端位姿。在更多自由度构型中，常用 DH 参数求解，十分容易。
运动学逆解：已知末端位姿求关节角度。
动力学逆解：给定期望轨迹（关节角度、角速度、角加速度），求解电机需要输出的关节力矩。

雅可比矩阵 $J(q)$ 本质上是运动学概念，它建立关节空间速度 $\dot{q}$ 到末端任务空间速度 $v$ 的线性映射：

$v = J(q)\dot{q}$

末端力与关节力矩的关系由雅可比矩阵的转置决定：

$\tau_{ext} = J^T(q) F_{ext}$

一个二连杆的算例

把 $q_1$ 、 $q_2$ 带入机械臂工程背景：它们就是关节电机的转角，规定逆时针为正，初始姿态为大臂小臂均水平向右平躺。大臂电机转角 $q_1$ 即大臂与 x 正方向的夹角；由于小臂会随大臂一起转动，小臂电机转角 $q_2$ 是小臂相对大臂延长线的夹角。

设大臂小臂长均为 1， $q_1$ 和 $q_2$ 的角速度均为 1 rad/s，求末端速度。

雅可比矩阵 $J$ 描述关节角速度与末端线速度之间的映射关系，对正运动学方程求偏导可得：

$J = \begin{bmatrix} \frac{\partial x}{\partial q_1} & \frac{\partial x}{\partial q_2} \\ \frac{\partial y}{\partial q_1} & \frac{\partial y}{\partial q_2} \end{bmatrix} = \begin{bmatrix} -l_1 \sin(q_1) - l_2 \sin(q_1 + q_2) & -l_2 \sin(q_1 + q_2) \\ l_1 \cos(q_1) + l_2 \cos(q_1 + q_2) & l_2 \cos(q_1 + q_2) \end{bmatrix}$

代入当前状态的值（ $q_1 = \pi/3,\ q_2 = \pi/6$ ）：

$J = \begin{bmatrix} -\sin(\frac{\pi}{3}) - \sin(\frac{\pi}{6}) & -\sin(\frac{\pi}{6}) \\ \cos(\frac{\pi}{3}) + \cos(\frac{\pi}{6}) & \cos(\frac{\pi}{6}) \end{bmatrix} = \begin{bmatrix} -\frac{1+\sqrt{3}}{2} & -\frac{1}{2} \\ \frac{1+\sqrt{3}}{2} & \frac{\sqrt{3}}{2} \end{bmatrix}$

两个关节的角速度分别为 $\dot{q}_1 = 1\ \text{rad/s}$ 、 $\dot{q}_2 = 1\ \text{rad/s}$ ，末端速度计算如下：

$\begin{bmatrix} \dot{x} \\ \dot{y} \end{bmatrix} = J \begin{bmatrix} \dot{q}_1 \\ \dot{q}_2 \end{bmatrix} = \begin{bmatrix} -\frac{1+\sqrt{3}}{2} & -\frac{1}{2} \\ \frac{1+\sqrt{3}}{2} & \frac{\sqrt{3}}{2} \end{bmatrix} \begin{bmatrix} 1 \\ 1 \end{bmatrix}$

$\dot{x} = -\frac{1+\sqrt{3}}{2} - \frac{1}{2} = -\frac{2+\sqrt{3}}{2}, \qquad \dot{y} = \frac{1+\sqrt{3}}{2} + \frac{\sqrt{3}}{2} = \frac{1+2\sqrt{3}}{2}$

即在该假设角速度下，末端在 x 轴和 y 轴方向上的线速度分别为 $-\frac{2+\sqrt{3}}{2}$ 和 $\frac{1+2\sqrt{3}}{2}$ （单位/s）。

关节空间与笛卡尔空间

掌握运动学解算后，我们已经能回答“该往哪去”，但“如何过去”还没解决，于是引入规划。先重新认识两个空间：

笛卡尔空间：以三维空间中的位置（XYZ）和姿态（RPY/欧拉角/四元数）描述末端执行器在空间中的位姿。
关节空间：以各关节变量（角度 θ 或位移 d）作为独立坐标描述机械臂的位形。

机械臂的运动规划也相应分为笛卡尔空间规划和关节空间规划：

方面	笛卡尔空间规划	关节空间规划
规划对象	末端位姿 $X(t)$ 、速度 $\dot X(t)$ 、加速度 $\ddot X(t)$	关节变量 $q(t)$ 、速度 $\dot q(t)$ 、加速度 $\ddot q(t)$
约束条件	末端轨迹的几何形状（直线、圆弧等）	各关节的角速度/角加速度/力矩限幅
执行流程	规划 → 逆运动学 → 关节空间指令	规划 → 直接发送关节指令
特点	路径可控，但计算量大、存在奇异	计算高效、无奇异，但末端路径不可预测

常用的规划算法有梯形、S 形、多项式插值和 path blending 等。如果对轨迹没有要求，通常用关节空间规划即可；如果需要避障，可用 path blending 引入插值点微调。

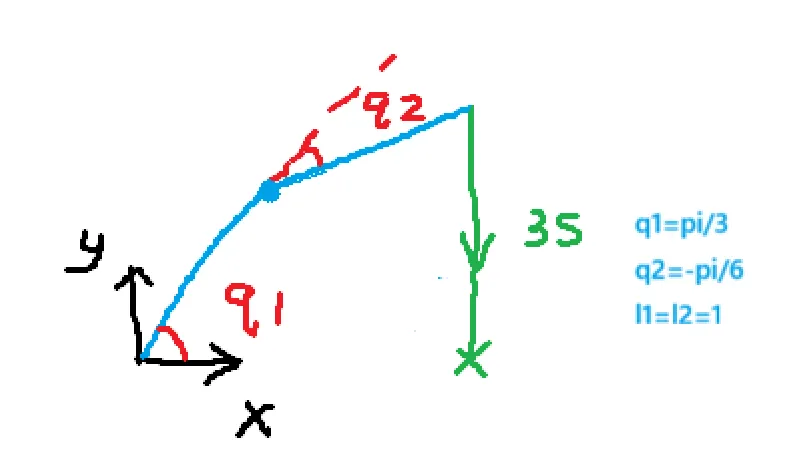

笛卡尔空间直线插值算例

首先确定轨迹起点 $P_0$ 和终点 $P_f$ ：

初始位置 $P_0$ ：通过前向运动学求得（如前文计算）

$x_0 = \frac{1+\sqrt{3}}{2}, \quad y_0 = \frac{1+\sqrt{3}}{2}$

目标位置 $P_f$ ：

$x_f = \frac{1+\sqrt{3}}{2}, \quad y_f = 0$

运动时间： $T = 3\ \text{s}$

在笛卡尔空间中规划直线路径需要建立参数化方程。引入一个标量插值函数 $s(t)$ ，要求其在 $t=0$ 时为 0，在 $t=T$ 时为 1。末端位置随时间变化表示为：

$P(t) = P_0 + s(t) \cdot (P_f - P_0)$

代入本例坐标：

$x(t) = x_0 = \frac{1+\sqrt{3}}{2} \quad \text{(X 方向保持恒定)}$

$y(t) = y_0 + s(t) \cdot (0 - y_0) = \frac{1+\sqrt{3}}{2} \cdot (1 - s(t))$

为保证机器人起步和停止时平稳（无冲击），不能让 $s(t)$ 呈简单线性变化，采用三次多项式插值：

$s(t) = a_0 + a_1 t + a_2 t^2 + a_3 t^3$

代入边界条件：位置约束 $s(0)=0,\ s(3)=1$ ；速度约束 $\dot{s}(0)=0,\ \dot{s}(3)=0$ 。解得插值函数：

$s(t) = \frac{3}{T^2}t^2 - \frac{2}{T^3}t^3 = \frac{1}{3}t^2 - \frac{2}{27}t^3 \quad (0 \le t \le 3)$

此时就得到了末端执行器在任意时刻 $t$ 的精确笛卡尔坐标 $(x(t), y(t))$ 。

由于伺服电机只能接受关节角度指令，需要将笛卡尔轨迹转换为关节空间轨迹。控制器以一定采样周期 $\Delta t$ （例如 10ms）对时间 $t$ 离散化，在每个控制周期 $k$ ：

计算当前时刻的末端期望位置： $x_k = x(k\Delta t),\ y_k = y(k\Delta t)$ 。
调用逆运动学算法求解对应的关节角度 $q_1(k)$ 和 $q_2(k)$ 。

利用余弦定理计算本例的 $q_{2k}$ ：

$q_{2k} = -\arccos\left( \frac{x_k^2 + y_k^2 - l_1^2 - l_2^2}{2 l_1 l_2} \right)$

注：这里保持取负号以维持肘部向下的“右解”构型，避免在运动中发生构型跳变。

计算 $q_{1k}$ ：

$q_{1k} = \text{atan2}(y_k, x_k) - \text{atan2}(l_2 \sin(q_{2k}),\ l_1 + l_2 \cos(q_{2k}))$

在高级控制中，除了下发位置指令，通常还需要下发速度前馈指令以减小跟踪误差。笛卡尔空间的期望线速度通过对 $P(t)$ 求导获得：

$\dot{x}(t) = 0$

$\dot{y}(t) = -y_0 \cdot \dot{s}(t) = -y_0 \cdot \left(\frac{2}{3}t - \frac{2}{9}t^2\right)$

通过雅可比矩阵的逆矩阵 $J^{-1}$ ，可以实时求出期望的关节角速度：

$\begin{bmatrix} \dot{q}_1(t) \\ \dot{q}_2(t) \end{bmatrix} = J^{-1} \begin{bmatrix} \dot{x}(t) \\ \dot{y}(t) \end{bmatrix}$

动力学前馈与电机控制模式

这部分与硬件强相关：关节电机有位置模式、速度模式和 MIT（力矩）模式；采用六步换向的无刷电机、舵机和一些简单直流电机的控制方式也各不相同。

以关节电机为例，假设电机工作在理想力矩源模式下——把电机等效为一个理想力矩输出器：输入期望电流（或期望转矩），输出对应电磁转矩，无延迟、无饱和、无摩擦。速度模式和位置模式均是在此基础上加入角度反馈进行 PID 封装得到。达妙电机控制模式原理如下。

力矩模式：

$\tau_{\text{ref}} = K_p (p_{\text{des}} - \theta_m) + K_d (v_{\text{des}} - \dot{\theta}_m) + t_{\text{ff}}$

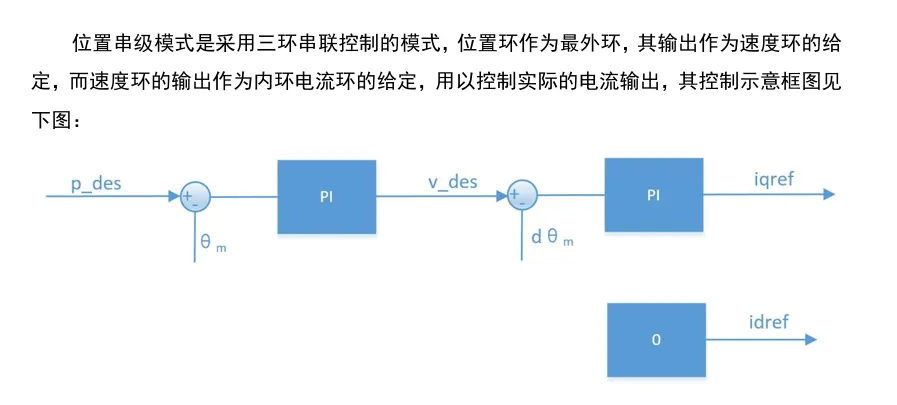

位置模式：

速度模式：

位置模式与速度模式在此基础上分别加入位置/速度环。一个最显著的区别是：力矩模式没有积分环节——它不追求控制的绝对精度，控制误差取决于动力学模型的误差，但可以实现更丝滑的控制效果。

建立一个好的动力学模型非常困难，位置模式足以应付比赛中的绝大多数应用场景。动力学建模并非本文重点，以后有机会可单独成文。
